Двухступенчатые редукционные клапаны

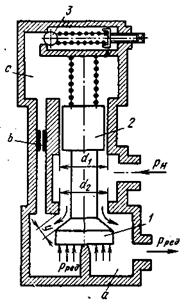

Для повышения стабильности редуцированного давления применяют редукционные клапаны непрямого (двухступенчатого) действия (рис. 74). Этот клапан состоит из подвижного конусного затвора 1, второй конец которого выполнен в виде поршенька 2.

При повышении выходного давления р_ред сверх расчетного значения шариковый клапан 3 приоткроется, в результате давление в камере с по­низится и создастся перепад давления между камерами а и с, под действием которого затвор 1 переместится вверх, уменьшая при этом зазор у а следовательно, снижая расход жидкости в камеру а. В результате давление р_ред снизится до заданного значения, при достижении которого шариковый кла­пан 3 вновь закроется, а конусно-поршневой затвор 1 будет находиться в со­стоянии динамического равновесия под действием давления р_ред жидкости.

Рис. 74. Двухступенчатый ре­дукционный клапан

Если выходное давление р_ред в камере а понизится ниже расчетного значения, то зазор у под действием пружины, действующей на затвор, уве­личится, и давление в камере восстановится, повысившись до прежнего зна­чения.

Таким образом, расход через шариковый клапан 3, определяемый сопротивлением дрос­сельного отверстия b, не зависит от расхода через зазор у, образованный седлом клапана и конусным затвором 1.

Клапан обеспечивает высокую стабильность величины р₁ практически независимо от вход­ного давления р_н и расхода жидкости из ка­меры а.

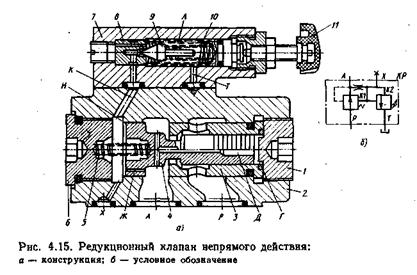

Редукционный двухкаскадный клапан по Гост 21129-75 (рис. 4.15) состоят из основного и вспомогательного клапанов. Основной клапан содержит корпус 2, гильзу 3, диффе­ренциальный золотник 4, пружину 5, крышки 1 и 6 и уплотнения. В корпусе 2 имеется напорная полость Р, полость А редуциро­ванного давления р_ред и торцовые полости Г к И. Полость Г со­единена с полостью А каналом Д, выполненным внутри золот­ника 4. Полость И соединена с полостью А малым отверстием (дросселем) Ж, а с вспомогательным клапаном — каналом К· Основной клапан является нормально открытым, т. е. при его работе всегда образуется дросселирующая щель между рабочими кромками гильзы 3 и золотника 4.

Вспомогательный клапан состоит из корпуса 7, седла 8, ко­нического клапана 9, пружины 10 и уплотнений. Усилие пру­жины 10 регулируется винтом 11. Вспомогательный клапан вы­полняет функцию переливного — поддерживает в полости Я по­стоянное давление путем непрерывного слива жидкости (Q == 1 ... 2 л/мин). Полость Л корпуса 7 соединена со сливной линией Т.

Принцип работы клапана следующий. Рабочая жидкость под высоким давлением поступает в полость Ρ и через дросселирующую щель попадает в полость А. В результате дросселирования через щель давление жидкости понижается до установленного значения.

При увеличении давления Рпед выше установленного давление в полости Г увеличивается. Под действием перепада давлений на торцовых поверхностях золотник перемещается влево и сжи­мает пружину 5. Дросселирующая щель при этом уменьшается, а следовательно, уменьшается и рред до установленного значения. При уменьшении давления р_ред по сравнению с установленным значением пружина 5 смещает золотник вправо, уменьшая дрос­селирование жидкости. В результате этого давление р_ред увели­чивается до установленного значения.

При необходимости полость И через клапан X может быть соединена со сливной линией при помощи внешнего распредели­теля. При этом давление р_ред уменьшается до минимального значения.
