Методика проведения испытаний устройства параллельной обработки изображений индикаторов панели приборов

При проведении испытаний определялись параметры быстродействия УПОИ. Методика испытаний включает следующие этапы.

1. Определение на основе априорных данных об автомобильной

комбинации приборов КП-1118-3801010-02 [14] двумерного массива,

кодирующего функцию допустимости одновременного диагностирования двух индицируемых параметров (при n = 31).

2. Расчет на ПЭВМ расписания обработки с использованием данных, приведенных в таблице 4.2, а также априорно определенного двумерного массива, кодирующего функцию допустимости одновременной обработки изображений двух и более индикаторов.

3. Загрузка рассчитанного расписания обработки через интерфейс USB с помощью ПЭВМ и запуск процесса параллельного вычисления параметров изображений индикаторов панели приборов на макете УПОИ.

4. Завершение процесса обработки. Получение протокола результатов в виде коэффициентов правильности отображения каждого индицируемого параметра.

5. Принятие решения о правильности показаний панели приборов.

4.3 Результаты экспериментальных исследований устройства параллельной обработки изображений индикаторов

Рассчитанное расписание обработки, на основе которого было произведено моделирование процесса параллельной обработки изображений индикаторов, представляется множеством моментов времени, в которые выполняется подача набора тестовых сигналов, позволяющих проверить правильность показаний i-го индицируемого параметра. На рисунке 4.19 приведено рассчитанное расписание обработки в соответствие с указанием порядкового номера индицируемого параметра, учитывающее время, требуемое для установления динамического режима в соответствие с таблицей 4.2.

Рисунок 4.19. Расписание процесса параллельной обработки изображений индикаторов

Время обработки изображений индикаторов панели приборов известными методами составляет:

Время обработки изображений индикаторов панели приборов на основании рассчитанного расписания обработки и с учетом данных таблицы 4.2:

Максимальное время T_pπраспознавания показания одного индицируемого параметра без учета времени установления динамического режима составило в результате проведенного эксперимента ≈ 50*10^-3сек.

Таблица 4.6

Сравнительный анализ быстродействия устройств для единичного

индикатора

Таким образом, сокращение значения среднего времени обработки рабочих изображений на имеющихся типах индикаторов панели приборов (с учетом локализации проверки работоспособности панели до шага обработки изображений) по аналогу и разработанному устройствам (последовательная и параллельная обработка) составило 29,2%.

В целом за счет аппаратного комбинирования последовательности

тестов и перехода к параллельной обработки индицируемых изображений общее время проверки работоспособности панели приборов на регламентно установленных этапах (стадиях) определяется как:

где- время, затрачиваемое на первоначальную настройку устройства;

- время обработки изображений индикаторов панели приборов; анализ и интерпретация результатов.

С учетом допущений, что время первоначальной настройки занимает в среднем 2% времени проверки, иливремя анализа и

интерпретации результатов - 1 %, разработанное устройство обеспечивает сокращение общего времени технической диагностики каждой панели приборов в среднем на 77 секунд (48,3%).

Обработка результатов эксперимента показала, что среднее значение составляет 72,5 сек. Разброс относительно среднего в квадратных единицах измерений - 2,65. Доверительный интервал - (71,42; 73,58), т.е. с вероятностью 0,99 среднее значение по всем измерениям будет получаться в указанном диапазоне.

Таблица 4.7

Сравнительный анализ быстродействия устройств

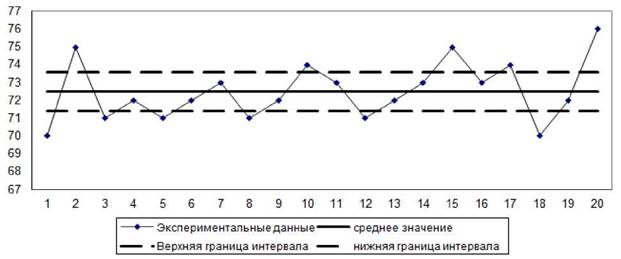

На рисунке 4.20 показано расположение экспериментальных данных и границ доверительного интервала.

Рисунок 4.20 - Расположение экспериментальных данных в границах

доверительного интервала

Проверка гипотезы о законе распределения выборочной совокупности, которая была получена в результате экспериментов, показывает достаточно хорошее соответствие нормальному закону распределения (рис. 4.21).

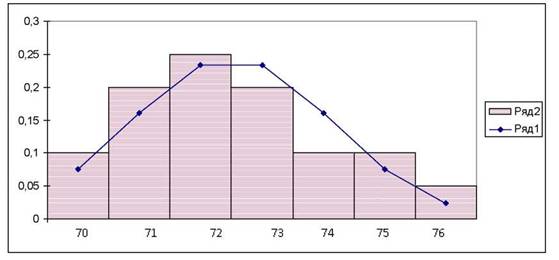

Рисунок 4.21 - Гистограмма и нормальная кривая эксперимента

Так как выборочная совокупность подчиняется нормальному закону распределения, то выполняется правило «трех сигм». Рисунок 4.22 отражает границы интервала ^{i 2σ}.

103

70 71 72 73 74 75 76

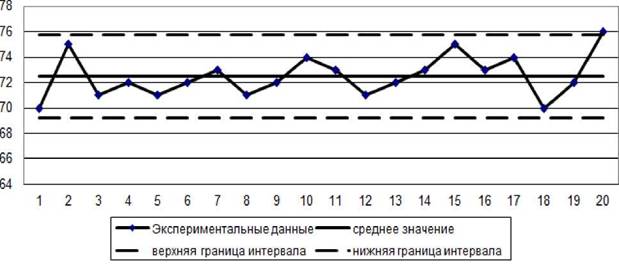

Рисунок 4.22 - Расположение экспериментальных данных внутри интервала ^{i 2σ}

Данные рисунка 4.22 подтверждают надежность прибора и хорошее качество эксперимента.

Таким образом разработанное оптико-электронное устройство осуществляет обработку изображений индикаторов панели приборов за 72,5±1,1 секунд, а известное устройство компании Soliton Technologies - за 149,5 сек., что составляет сокращение общего времени обработки на 48,3±0,75% за счет осуществления параллельной ее обработки.

По результатам проведенного экспериментального исследования показано, что разработанное устройство параллельной обработки изображений индикаторов панели приборов в результате использования метода определения порядка обработки изображений индикаторов панели приборов обеспечивает сокращение общего времени проверки работоспособности панели приборов в среднем на 48,3±0,75% за счет осуществления параллельной обработки изображений нескольких индикаторов по сравнению с известными устройствами.
